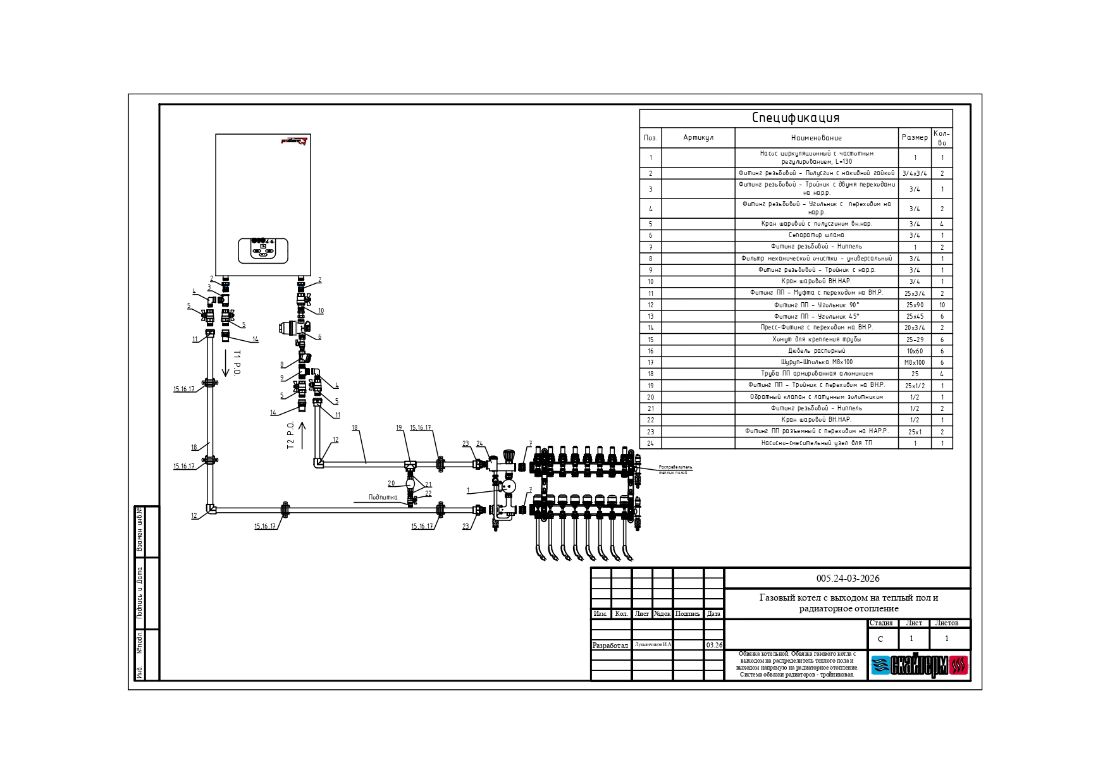

Проектом предусмотрена система водяного отопления с ветками на теплый пол и радиаторы, работающая на базе газового одноконтурного котла.

Ключевые компоненты системы:

1. В качестве источника тепла выступает газовый одноконтурный котел. Обвязка котла выполнены из полипропилена, армированного алюминием. Данный материал обладает низким коэффициентом теплового расширения и высокой прочностью, что гарантирует долговечность и герметичность системы на участках с высокой температурой теплоносителя.

2. Дешламатор - На обратной линии трубопровода перед входом в котел установлен дешламатор, который выполняет две ключевые задачи: очищает теплоноситель от механических примесей и защищает теплообменник котла от преждевременного износа, продлевая срок службы оборудования.

3. Распределитель теплого пола - Для обогрева пола предусмотрен один распределитель (коллектор), к которому подключены все контуры теплого пола. Управление распределителем осуществляется через насосно-смесительный узел. Данный узел автоматически поддерживает комфортную низкотемпературную подачу в контурах теплого пола, подмешивая остывшую воду из «обратки» к горячей воде из котла. Такое решение исключает перегрев поверхности пола и создает равномерное распределение тепла по помещению.

4. Радиаторное отопление - Подача теплоносителя к радиаторам осуществляется напрямую от котла.  Трубопровод данной ветки выполнен из сшитого полиэтилена (PEX). Выбор этого материала обеспечивает высокую надежность соединений, устойчивость к гидравлическим ударам и гибкость при монтаже. Прямое подключение позволяет сократить количество запорно-регулирующей арматуры, упростить конструкцию системы и снизить затраты на комплектующие, при этом сохраняя возможность регулировки температуры на каждом радиаторе с помощью термостатических клапанов.

Итог:
Разработанная схема обеспечивает высокую гидравлическую стабильность и энергоэффективность системы отопления. Благодаря разделению на контуры через насосно-смесительный узел, достигается оптимальный температурный режим для теплого пола, в то время как радиаторная ветка, подключенная напрямую от котла, работает в высокотемпературном режиме с максимальной теплоотдачей. Установка дешламатора гарантирует долговечность работы котла, использование армированного полипропилена для обвязки минимизирует риски деформации труб, а применение сшитого полиэтилена на радиаторной ветке повышает надежность и упрощает монтаж.
