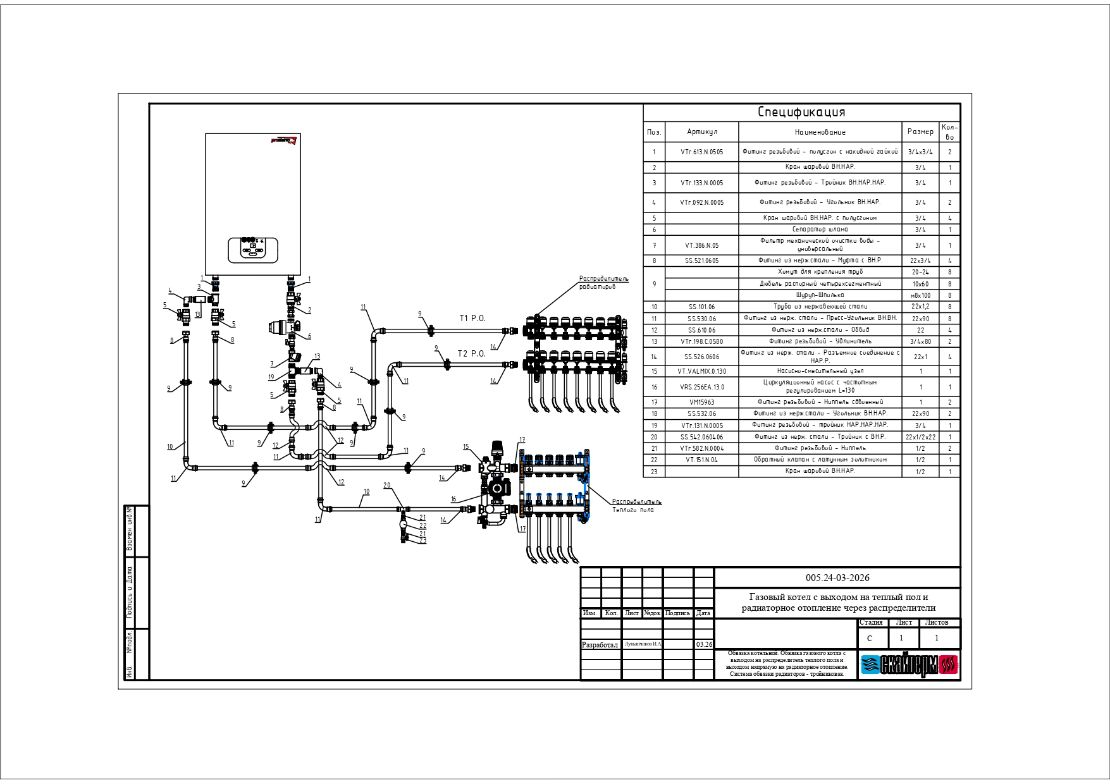

Ключевые компоненты системы:

1. В качестве источника тепла выступает электрический котел. Обвязка котла выполнены из полипропилена, армированного алюминием. Данный материал обладает низким коэффициентом теплового расширения и высокой прочностью, что гарантирует долговечность и герметичность системы на участках с высокой температурой теплоносителя.

2. Распределитель теплого пола - Для обогрева пола предусмотрен один распределитель (коллектор), к которому подключены все контуры теплого пола. Управление распределителем осуществляется через насосно-смесительный узел. Данный узел автоматически поддерживает комфортную низкотемпературную подачу в контурах теплого пола, подмешивая остывшую воду из «обратки» к горячей воде из котла. Такое решение исключает перегрев поверхности пола и создает равномерное распределение тепла по помещению.

3. Радиаторное отопление - Подача теплоносителя к радиаторам осуществляется напрямую от котла.  Трубопровод данной ветки выполнен из полипропиленовых труб, армированных алюминием. Прямое подключение позволяет сократить количество запорно-регулирующей арматуры, упростить конструкцию системы и снизить затраты на комплектующие, при этом сохраняя возможность регулировки температуры на каждом радиаторе с помощью термостатических клапанов.

Итог:
Разработанная схема обеспечивает высокую гидравлическую стабильность и энергоэффективность системы отопления. Благодаря разделению на контуры через насосно-смесительный узел, достигается оптимальный температурный режим для теплого пола, в то время как радиаторная ветка, подключенная напрямую от котла, работает в высокотемпературном режиме с максимальной теплоотдачей.
