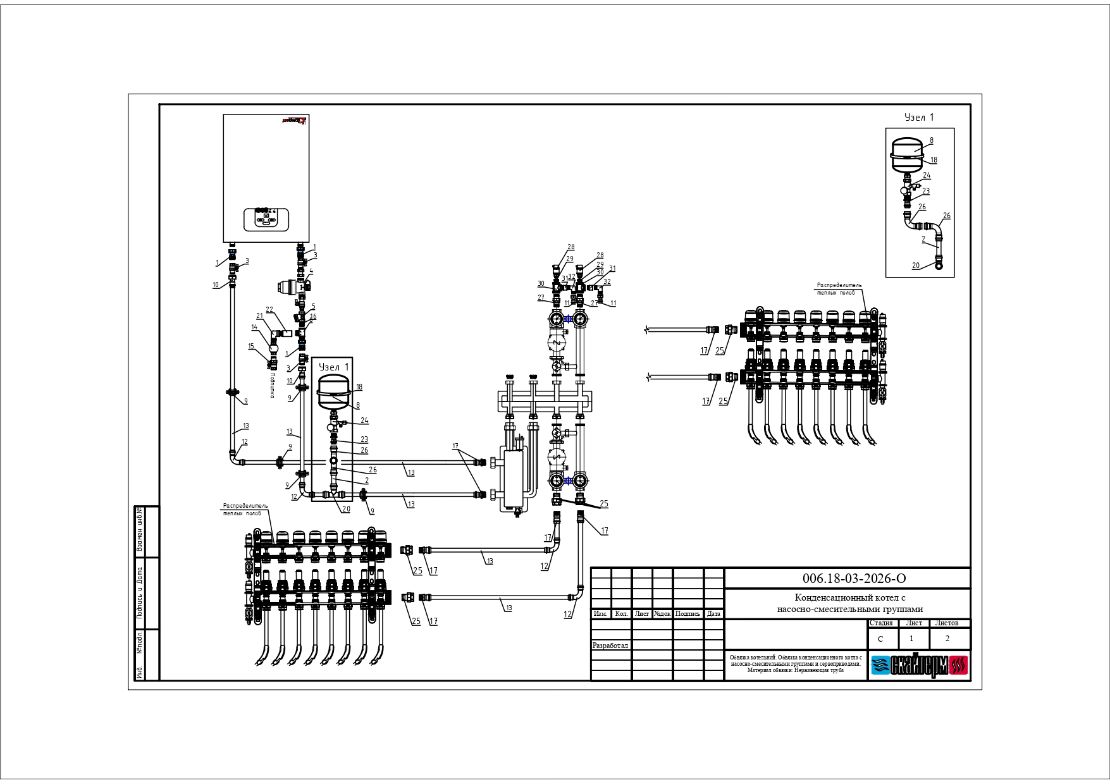

В основе схемы лежит устройство системы водяного отопления на базе конденсационного котла с насосно-смесительной группой. Отличительной особенностью является разделение системы на два независимых низкотемпературных (теплые полы) контура:, что позволяет одновременно реализовать комфортный обогрев через напольное отопление. Материал обвязки котельной: Нержавеющая труба.

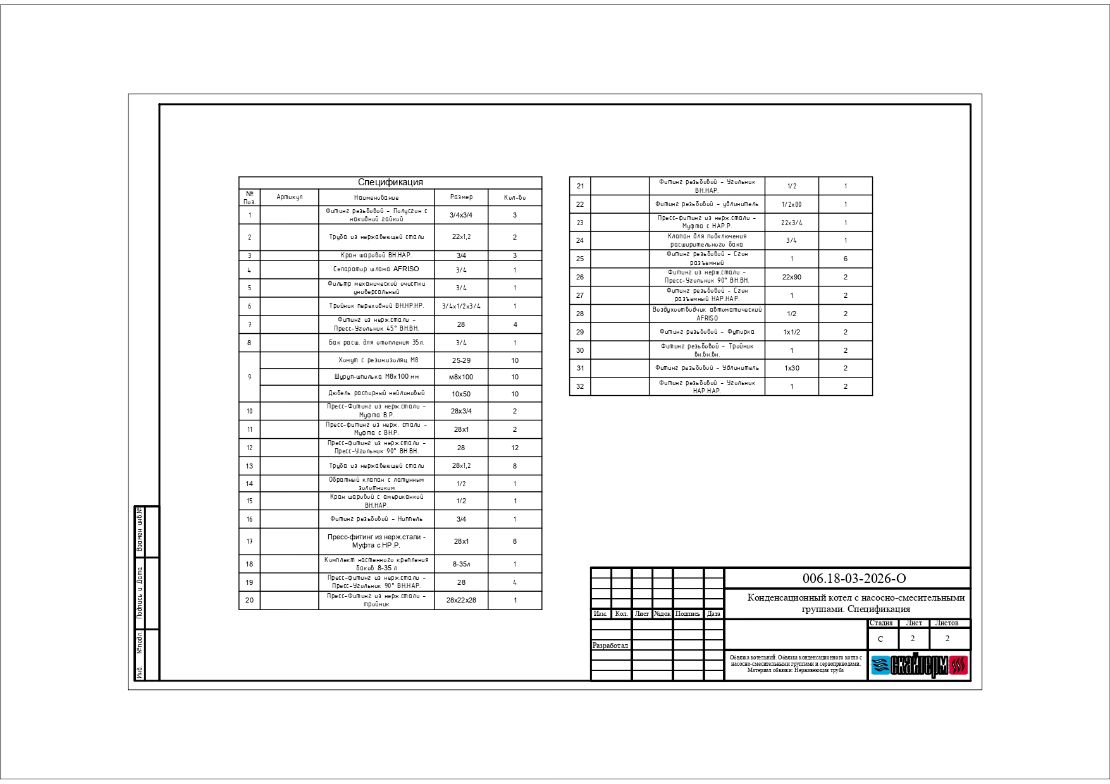

Ключевые компоненты системы:


1. Газовый конденсационный котел Protherm Lynx — Его модулируемая мощность и технология конденсации позволяют достичь максимального КПД при низкотемпературных режимах работы, что идеально подходит для систем напольного отопления.


2. Насосно-смесительные группы с сервоприводами (2 шт.) — Выполняют две ключевые задачи:

• Поддерживают принудительную циркуляцию теплоносителя в контурах теплого пола.


• Осуществляют автоматический подмес обратной воды к горячей воде от котла для понижения температуры в контурах теплого пола до комфортных 30–45°C, исключая риск перегрева стяжки и финишного покрытия. Установка сервоприводов на группы позволяет точно регулировать температуру подачи.

3. Распределительные коллекторы с сервоприводами (2 шт.) — управляют подачей теплоносителя в контуры теплого пола. Сервоприводы, работающие от комнатных термостатов, автоматически открывают или закрывают подачу в зависимости от температуры воздуха в помещении. Это позволяет организовать позонное регулирование: в спальне прохладнее, в ванной теплее — система сама поддерживает заданные параметры.

4. Очистное устройство — сепаратор шлама (дешламатор)

Элемент обвязки, выполняющий функцию непрерывного удаления механических примесей из теплоносителя. Принцип действия основан на гравитационном осаждении и турбулентной сепарации:
• Тяжелые фракции оседают в нижней части камеры под действием силы тяжести;
• В моделях с магнитом, продукты коррозии стали и чугуна притягиваются и удерживаются магнитным полем, не доходя до теплообменника котла
Установка сепаратора перед циркуляционным насосом и котлом предотвращает износ, существенно увеличивая ресурс оборудования.


5. Обвязка нержавеющей трубой и фитингами — техническое решение, обеспечивающее долговечность и надежность системы:

• Нержавеющая сталь абсолютно не подвержена коррозии, что исключает появление ржавчины и продуктов износа в теплоносителе;
• Гладкая внутренняя поверхность препятствует образованию отложений и зарастанию сечения трубы — гидравлические характеристики системы остаются неизменными десятилетиями;
• Пресс-фитинги из нержавейки создают неразъемные соединения, которые не требуют обслуживания.

Принцип работы:

Насосно-смесительные группы получают теплоноситель от конденсационного котла. В зависимости от сигналов комнатных термостатов или погодозависимой автоматики, встроенные сервоприводы смесительных клапанов регулируют интенсивность подмеса, подготавливая теплоноситель нужной температуры. Далее этот теплоноситель поступает на две гребенки, откуда расходится по петлям теплого пола в разные помещения или зоны. Циркуляционные насосы групп обеспечивают постоянное движение воды в контурах.

Такая схема исключает перегрев теплых полов в межсезонье, когда котел работает на минимальных мощностях, и позволяет гибко настраивать температурный режим в каждом помещении за счет балансировки расхода на гребенках.


Результат:

Вы получаете премиальную систему напольного отопления, построенную с использованием высокоэффективного конденсационного оборудования и надежной нержавеющей обвязки. Теплые полы создают комфортную среду в зонах постоянного пребывания (спальни, детские, гостиная), а конденсационный котел Protherm обеспечивает максимальную экономию газа при работе в этом низкотемпературном режиме. Обвязка из нержавеющей стали гарантирует, что система не потребует ремонта, промывки или подтяжки соединений на протяжении всего срока эксплуатации дома.
