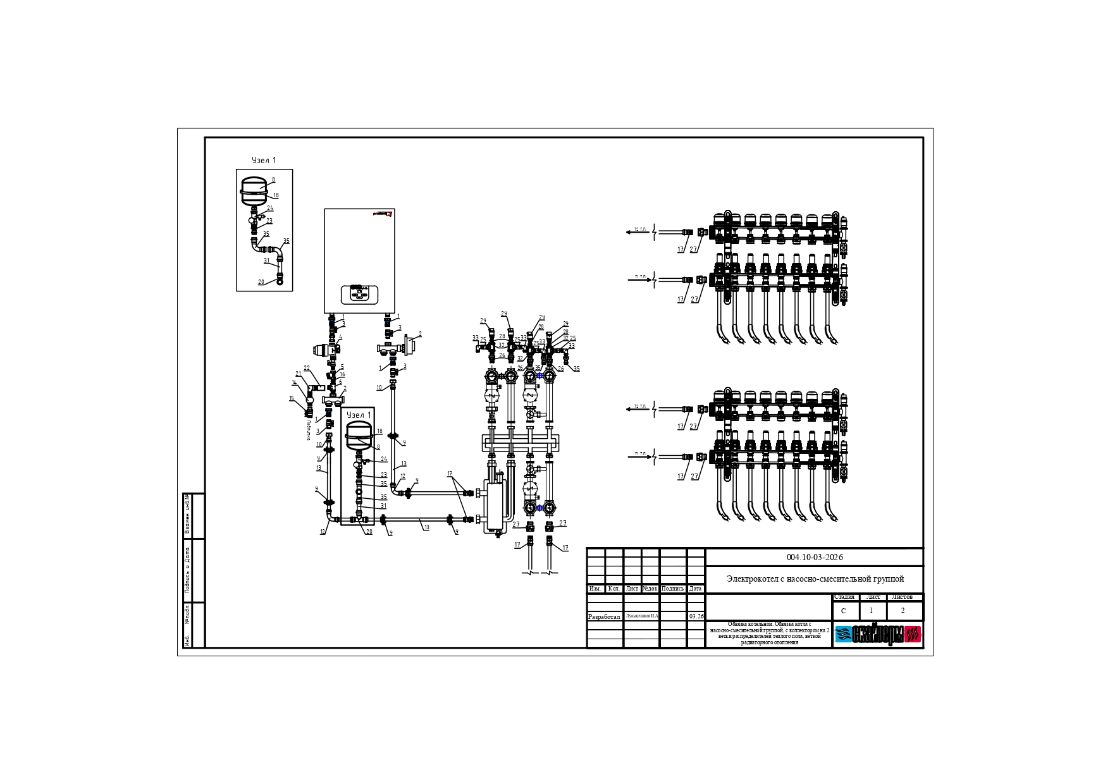

В основе схемы лежит устройство системы водяного отопления на базе электрического котла с насосно-смесительной группой. Отличительной особенностью является разделение системы на три независимых контура: два низкотемпературных (теплые полы) и один высокотемпературный (радиаторное отопление), что позволяет одновременно реализовать комфортный обогрев через напольное отопление и быстрый прогрев помещений радиаторами.

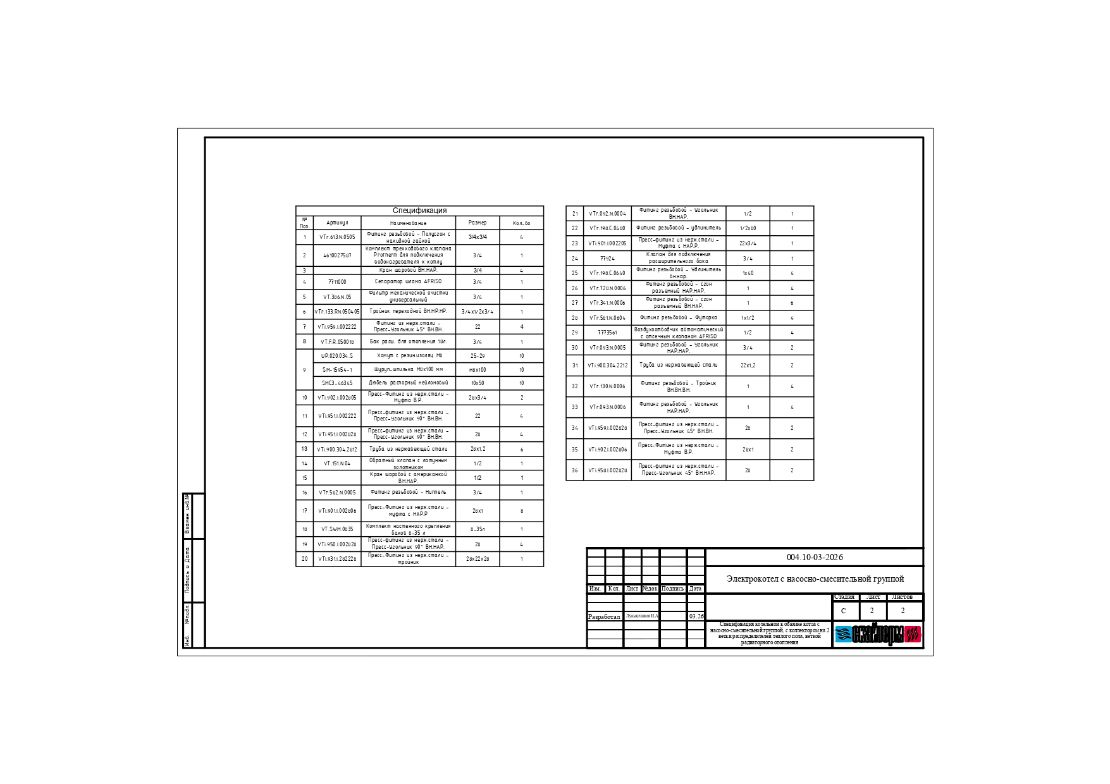

Ключевые компоненты системы:


1. Электрический котел Protherm СКАТ — Его модулируемая мощность позволяет точно поддерживать заданную температуру, экономя электроэнергию. Данная модель зарекомендовала себя как одна из самых надежных.


2. Насосно-смесительная группа — Выполняет две ключевые задачи:

• Поддерживает постоянную циркуляцию теплоносителя в контуре котла, защищая его от перегрева;
• Осуществляет подмес обратной воды для понижения температуры в контурах теплого пола до комфортных 30–45°C, исключая риск перегрева стяжки и финишного покрытия.

3. Распределительные коллекторы с сервоприводами (2 шт.) — управляют подачей теплоносителя в контуры теплого пола. Сервоприводы, работающие от комнатных термостатов, автоматически открывают или закрывают подачу в зависимости от температуры воздуха в помещении. Это позволяет организовать позонное регулирование: в спальне прохладнее, в ванной теплее — система сама поддерживает заданные параметры.

4. Контур радиаторного отопления — высокотемпературная ветка (70–80°C), подключенная напрямую к насосно-смесительной группе без понижения температуры. Радиаторы обеспечивают быстрый нагрев воздуха и работают как доводчики, компенсируя теплопотери в периоды сильных морозов или при длительном отсутствии жильцов.

5. Очистное устройство — сепаратор шлама (дешламатор)
Элемент обвязки, выполняющий функцию непрерывного удаления механических примесей из теплоносителя. Принцип действия основан на гравитационном осаждении и турбулентной сепарации:
• Тяжелые фракции оседают в нижней части камеры под действием силы тяжести;
• В моделях с магнитом, продукты коррозии стали и чугуна притягиваются и удерживаются магнитным полем, не доходя до теплообменника котла
Установка сепаратора перед циркуляционным насосом и котлом предотвращает износ, существенно увеличивая ресурс оборудования.


6. Обвязка нержавеющей трубой и фитингами — техническое решение, обеспечивающее долговечность и надежность системы:

• Нержавеющая сталь абсолютно не подвержена коррозии, что исключает появление ржавчины и продуктов износа в теплоносителе;
• Гладкая внутренняя поверхность препятствует образованию отложений и зарастанию сечения трубы — гидравлические характеристики системы остаются неизменными десятилетиями;
• Пресс-фитинги из нержавейки создают неразъемные соединения, которые не требуют обслуживания.

Принцип работы:

Насосно-смесительная группа постоянно поддерживает циркуляцию в первичном контуре (котел — смесительный узел). При поступлении сигнала от термостатов на нагрев пола, открывается соответствующий сервопривод на коллекторе, и подготовленный теплоноситель с пониженной температурой поступает в петли теплого пола. Одновременно работает контур радиаторов — он независим и получает теплоноситель напрямую от котла без смешения.

Такая схема исключает перегрев теплых полов в межсезонье, когда котел работает на минимальных мощностях, и позволяет гибко настраивать температурный режим в каждом помещении.


Результат:

Вы получаете комбинированную систему отопления, которая сочетает теплый пол и мощный нагрев от радиаторов. Теплые полы создают комфортную среду в зонах постоянного пребывания (спальни, детские, гостиная), а радиаторы страхуют их в пиковые нагрузки. Обвязка из нержавеющей стали гарантирует, что система не потребует ремонта, промывки или подтяжки соединений на протяжении всего срока эксплуатации дома.
